BPJ系列通用型矿用四象限防爆变频器

【产品说明】

本产品主要适用于有爆炸性气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压380V/660V/1140V，额定功率630KW以下，作为三相交流异步电动机重负荷软起动、软停车和运行过程的控制。具有将频率固定的三相交流电变换成频率连续可调的三相交流电源功能，达到控制电机转速的目的。具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点。此外，变频调速器还具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。本产品为四象限运行变频器，可将电机反向运行时产生的多余电能回馈至电网加以利用，回馈电网的同时也使电机具备了电动刹车功能，具有结构简单、节能效果显著的特点。

【应用场合】

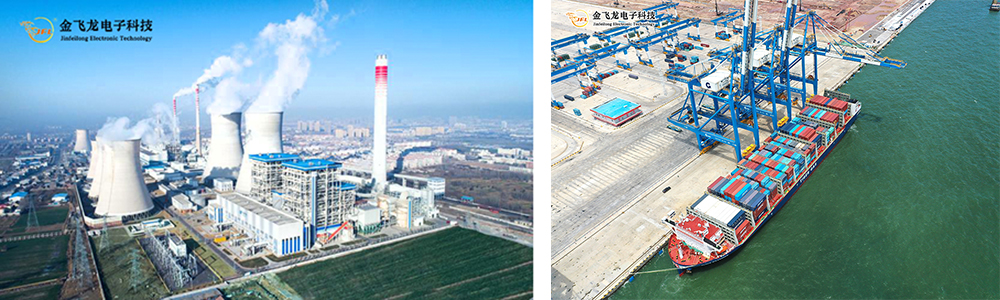

主要应用于煤矿井下、露天矿山、选煤厂、发电厂等需要防爆性能的场合，也可应用于港口码头、船用等需要高防护性的场合。

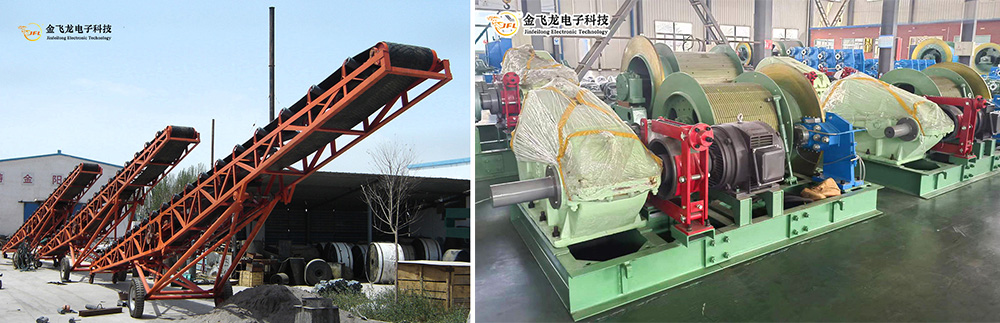

主要应用设备包括：下运皮带输送机、矿用绞车、矿井提升机、猴车等需要四象限电气制动的设备。

【系统组成】

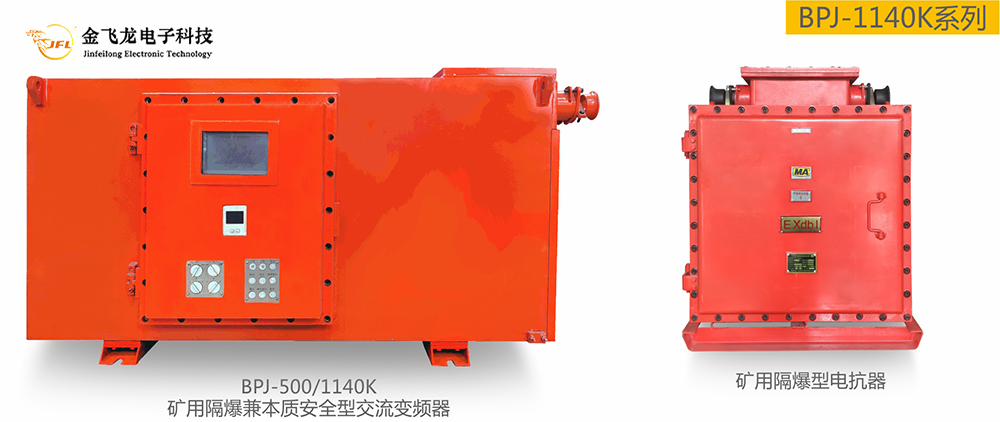

BPJ-1140K系列：

BPJ-500/1140K矿用隔爆兼本质安全型交流变频器     1台

矿用隔爆型电抗器（输入）            1台(选配)

矿用隔爆型电抗器（输出）            1台(选配)

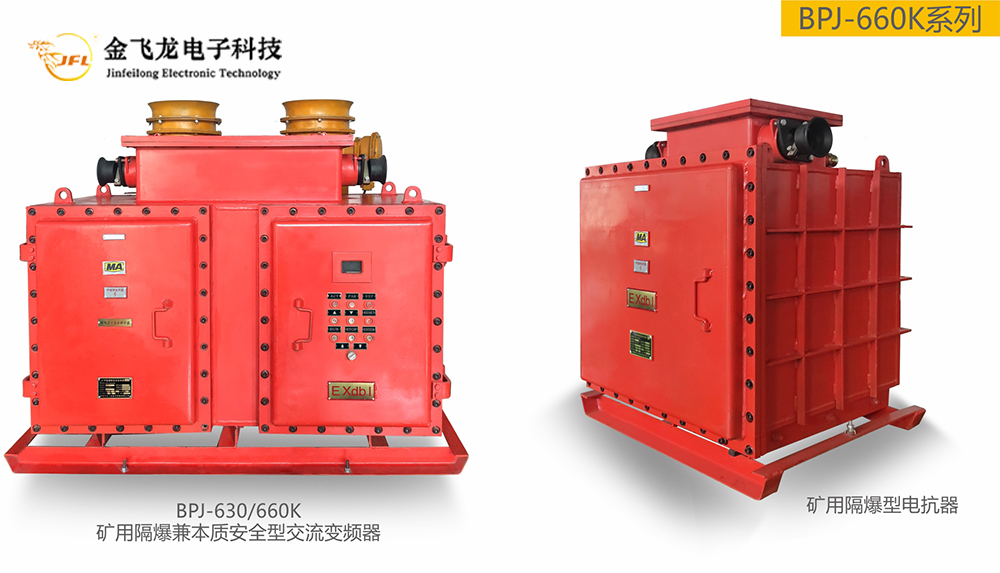

BPJ-660K系列：

BPJ-630/660K矿用隔爆兼本质安全型交流变频器       1台

矿用隔爆型电抗器（输入）                         1台(选配)

矿用隔爆型电抗器（输出）                         1台(选配)

【执行标准】

GB/T3836.1-2021 爆炸性环境  1部分：设备通用要求

GB/T3836.2-2021  爆炸性环境  第2部分：由隔爆外壳“d”保护的设备

GB/T3836.3-2021  爆炸性环境  第3部分：由增安型“e”保护的设备

GB/T3836.4-2021  爆炸性环境 第4部分：由本质安全型“i”保护的设备

GB/T4208-2017  外壳防护等级（IP代码）

GB12668.3-2012  调速电气传动系统  第3部分：电磁兼容性要求及其特定的试验方法

GB/T3836.4-2021  爆炸性环境 第4部分：由本质安全型“i”保护的设备

GB/T4208-2017  外壳防护等级（IP代码）

GB14048.1-2023  低压开关设备和控制设备 1部分：总则

GB/T12668.2-2002  调速电气传动系统  第2部分：一般要求  低压交流变频电气传动系统额定值的规定

GB/T14549-1993  电能质量 公用电网谐波

Q/JFL04-2022 《BPJ-1140K矿用隔爆兼本质安全型交流变频器》

Q/JFL017-2024 《BPJ-660K矿用隔爆兼本质安全型交流变频器》

Q/JFL 07-2023  《DKB-250/660矿用隔爆型电抗器》

【使用环境条件】

1、海拔不超过1000m；

2、环境大气压80 kPa—110kPa；

3、环境温度-20℃～+40℃；

4、周围空气相对温度不大于95%RH（+25℃时）；

5、具有甲烷混合物及煤尘爆炸危险的煤矿井下；

6、无强烈振动和冲击的地方；

7、无破坏金属和绝缘材料的腐蚀性气体或蒸气的环境；

8、无滴水的地方；

9、与水平面的安装倾斜度不超过15°；

10、安装类别：Ⅲ类；

11、污染等级：3级；

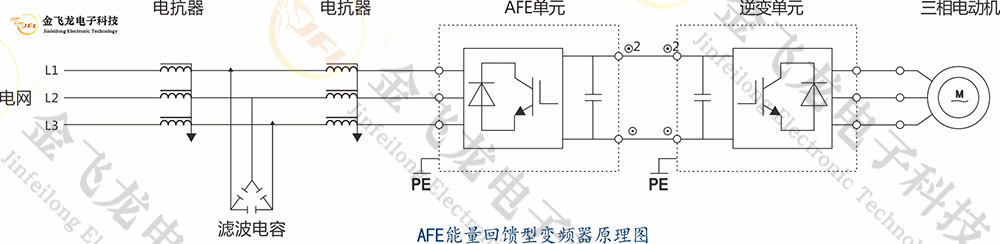

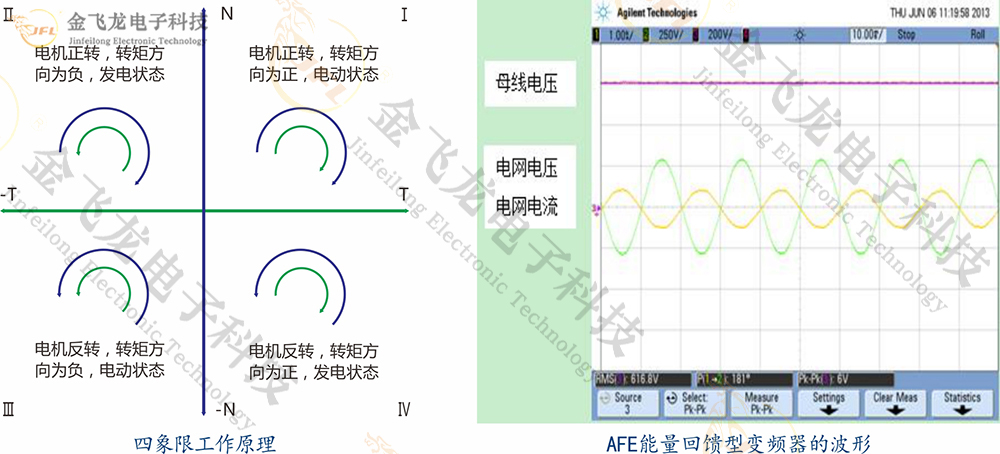

采用AFE四象限能量回馈型变频器，其AFE部分具有稳定直流母线电压、提高变频器输入功率因数、实时高率能量回馈的作用，在特殊场合可实现对电网的无功补偿；其逆变部分可满足各种行业对驱动器的需求。

AFE能量回馈型变频器的优点在于电源端电流畸变率满足GB/Z 17625.6-2003标准要求。减少对公共电网的谐波污染，实现绿色能源。
