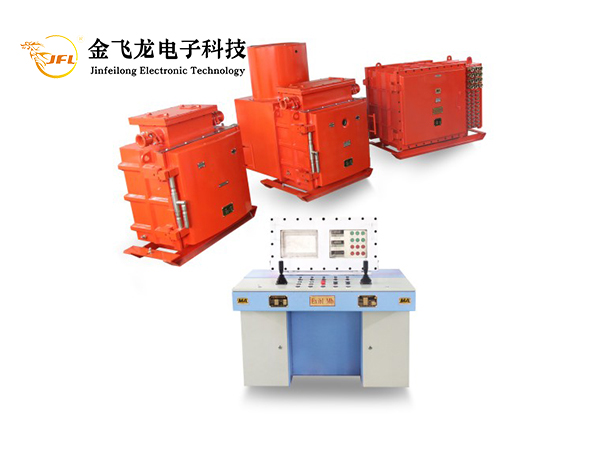

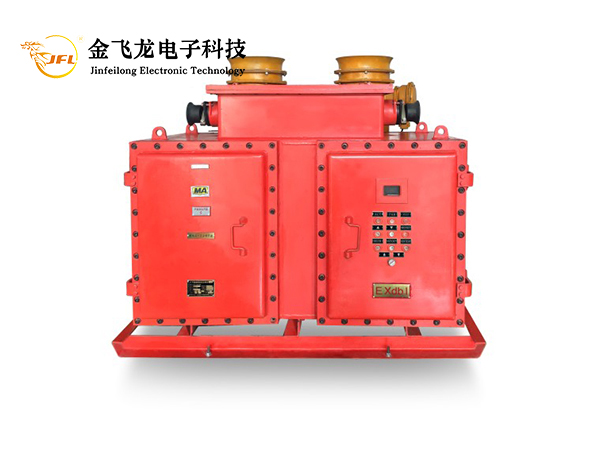

　　矿用防爆变频电控装置，其特点是:主电源接电抗箱和继电器箱，电抗箱接变频器箱，变频器输出到电机;外部信号门禁控制箱、控制箱与逆变箱连接，且控制箱、继电器箱与主控台相互连接，继电器箱输出到液压站和润滑站;控制箱、继电器箱、变频器箱、电抗器箱均采用防爆外壳。

　　本实用新型zhuanli技术提供了一种矿用防爆提升机变频电控系统装置，解决了现有电控装置转矩小、调速不均匀、精度低等问题。它由控制台、电源装置、主PLC、副PLC、信号系统、电抗器、变频器、变频电机、液压装置和机械设备组成。本实用新型zhuanli技术采用两套PLC系统同时投入运行，实现了对提升机的“双线系统”控制和保护。在主PLC中，实时比较两个PLC系统的位置信号和速度信号。一旦偏差过大，立即发出警报，增加了本实用新型zhuanli技术的可靠性。

　　PLC控制系统大大提高了控制系统本身的可靠性，使电梯的控制性能和保护性能更加完善;简化了控制系统的硬件组成和电路，便于操作和维护。

　　防爆变频器产生干扰种类有三种，即：传导、电磁辐射、感应耦合。具体对：

　　①对周围的电子、电气设备产生电磁辐射；

　　②对直接驱动的电动机产生电磁噪声，使得电动机铁损和铜损增加，进而发热，并传导干扰到电源，通过配电网络传导给系统其他设备；上海地澳自动化科技有限公司

　　③防爆变频器对相邻的其他线路产生感应耦合，感应出干扰电压或电流。同样，系统内的干扰信号通过相同的途径干扰防爆变频器的正常工作。

　　处理方法:设置P1.6为[0]V/FFreq，拆开变频器与电机的连接，控制直流母线电压在36V以下，短接BPZB-1B上JP4跳脚的1位和2位。将BPZB-1B上的JP1(U相)、JP2(V相)、JP3(W相)跳脚的一、二位置分别短接，提供220V交流电供变流器道岔电源工作。短路JP1后故障消除，故障相为U相。若短路JP2后故障消除，则故障相为V相。若短路JP3后故障消除，则故障相位为W相。更换对应的IGBT模块。需要注意的是，在排除故障后，上电前需要将JP1(U相)、JP2(V相)、JP3(W相)脱扣引脚切换回短路位置2和3。当JP1(U相)、JP2(V相)、JP3(W相)脱扣引脚在1、2位置短路时，不允许上电逆变器主电路.
