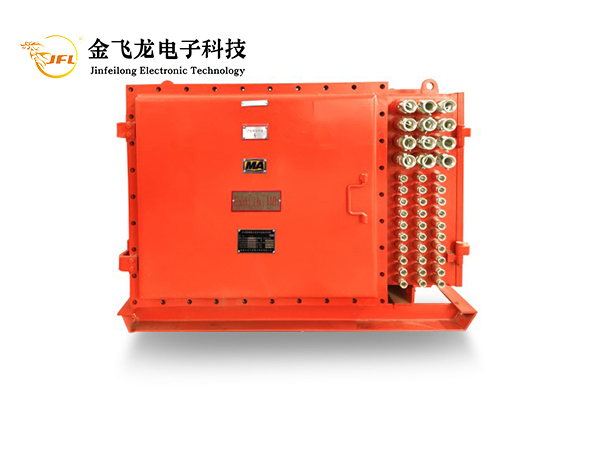

金飞龙防爆电控箱过程的试验要求分析

　　电控箱的一项非常重要的检查项目就是温升试验，也是电控箱出具防爆合格证时必须检查的项目。测点主要包括各开关的动、静态触点、电力主回路电缆、电力电缆连接点、控制变压器、电控箱外壳等。在试验过程中，应注意电控箱实际使用时要关闭门套。

　　试验方法按照GB14048.1中规定的低压大电流法进行，但由于电控箱的动力回路较多，每条回路的实际电流不一样，因此在试验中必须注意要同时有几路大电流发生器输出不同的电流，以满足电控箱不同回路温升试验的要求，这样测得的外壳温度才是准确的。

　　金飞龙防爆电控箱的保护项目很多，但由于试验条件的限制，很多的保护项目不可能让故障状况实际发生，所以此类保护试验可采用模拟法进行。例如电动机的热保护试验，就是根据埋置在电机端部绕组的温度传感器类型，模拟传感器输出信号，看电控箱的保护控制系统是否正常动作；又如漏电保护就是人为地将一可调电阻箱接在主回路和地之间，调低电阻值，使其达到漏电的动作值，此时主回路的开关应跳闸动作。

　　牵引部检验

　　牵引部检验可分为主牵引变压器检验和牵引变频器检验；对电磁调速采煤机，则是对电磁调速装置进行检验。

　　牵引变压器是干式变压器，铁芯固定在外壳底部用水冷却，变压器的散热很好，是变压器有效的散热通道。因此，在试验过程中必须打开冷却水，并确保进口温度保持相对稳定。变压器的试验方法参照GB1094.1和JB/T501。

　　牵引变频器或开关磁阻控制器必须和实际拖动的电动机形成完整的调速系统才能检验，有一拖二形式，也有一拖一形式。不论什么形式，试验时应模拟实际使用的情况，特别是进行温升试验时，对各测量点数据测量的准确性很重要。加载方式可以多种多样，可用直流加载方式，也可用交流机对拖方式等其他的加载方式。加载直流机双轴输出，同时给两台交流电机加载，保证加载的同时性，保证变频器或开关磁阻控制器的输出是同一状况，测量的准确性较高。电量测量关键是测量仪器仪表的选用，应选择频率适应范围广的仪器仪表，否则测量数据不准，不足以体现调速系统的特性。

　　变频电牵引和开关磁阻电牵引都有相应的行业标次，分别为MT/T1041.2和MT/T1041.3。多数检验项目都是在满负荷的情况下测试的，所以加载改备是检验的必要手段，而且加载能力必须覆盖4个象限，以满足调速装置四象限运行状态的检验需要，当加载电机作为发电机运行时，调速系统处于牵引状态；当加载电机处于电动状态时，调速系统为制动状态，这样在不同频率下的加载数据就可以组成一条完整的机械特性曲线，如图1所示。运行频率范围为5～83.4 Hz，牵引功率为12×18.5 kW，制动功率为2×10 kW。

　　以上所述内容就讲到这里，若想了解更多关于防爆变频电控的相关信息资料可随时来电咨询！
